Konstrukce a technika
To nejdůležitější často není vidět.
Krásný interiér vydrží jen tehdy, když je pod ním poctivá konstrukce. Proto vám rádi ukážeme, z čeho je maringotka postavena, vrstvu po vrstvě.

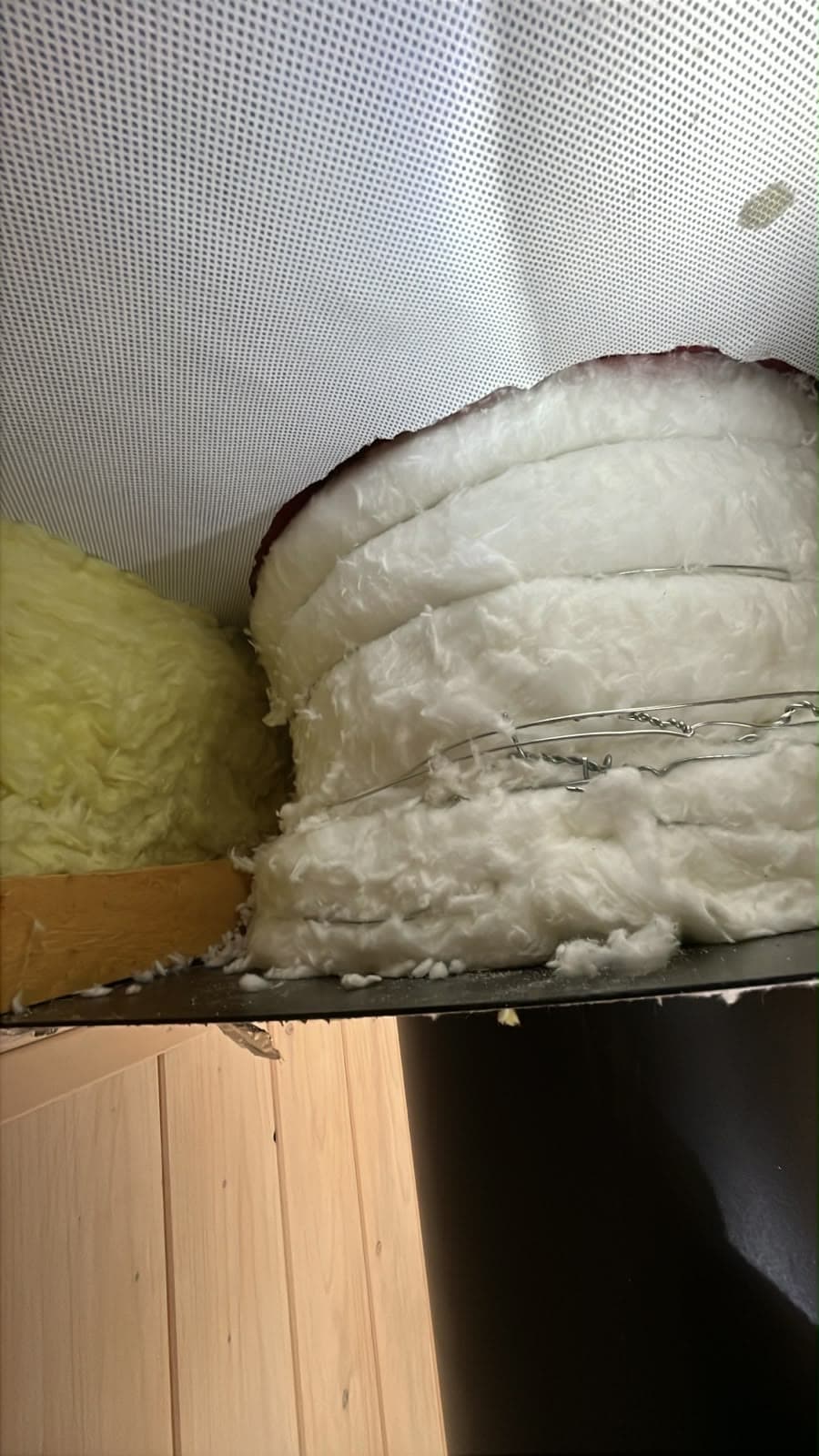

Skladba izolace
Díky silné vrstvě izolace se maringotka rychle vytopí a teplo si dlouho udrží. V létě naopak chrání před přehříváním.

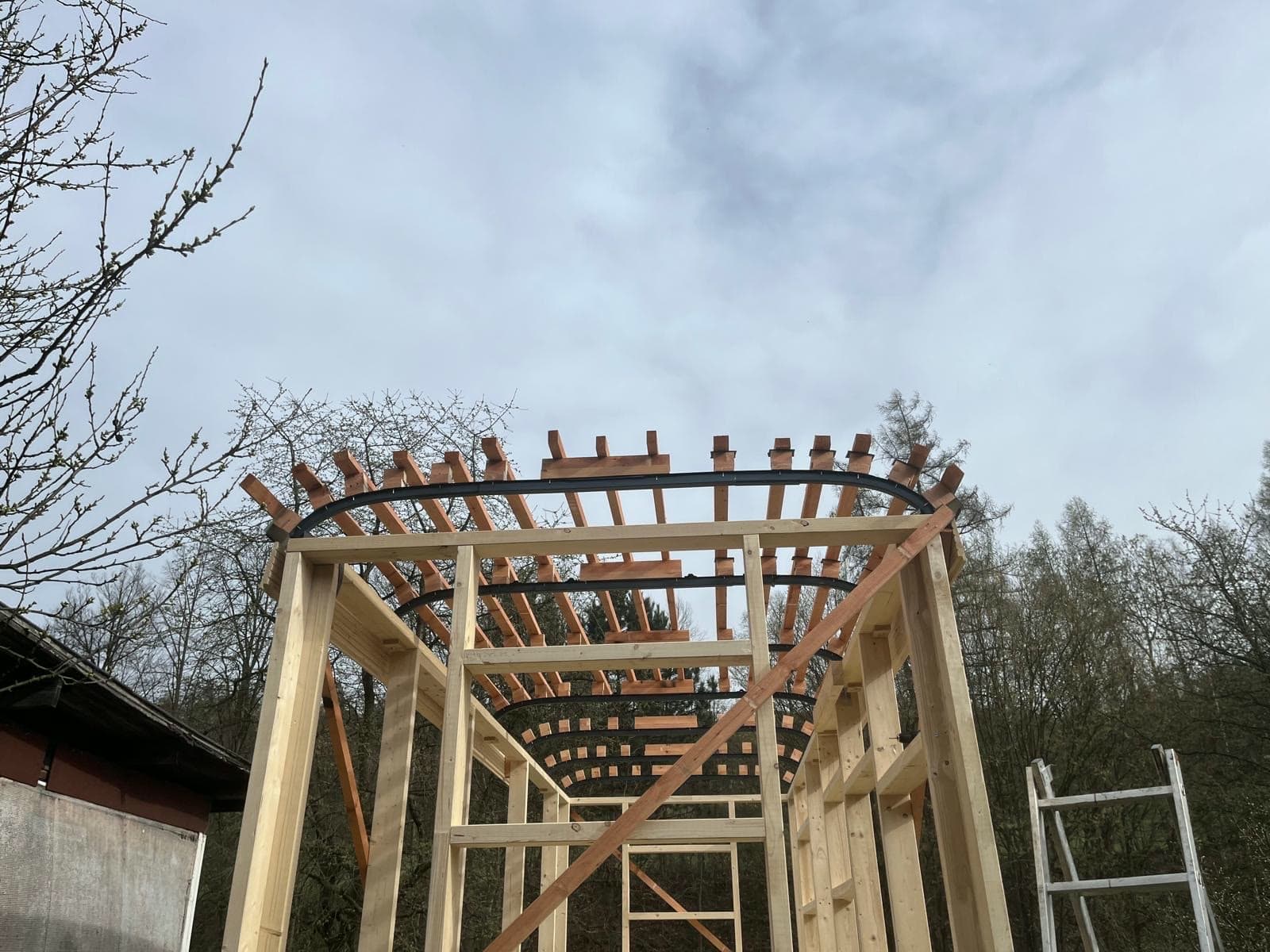

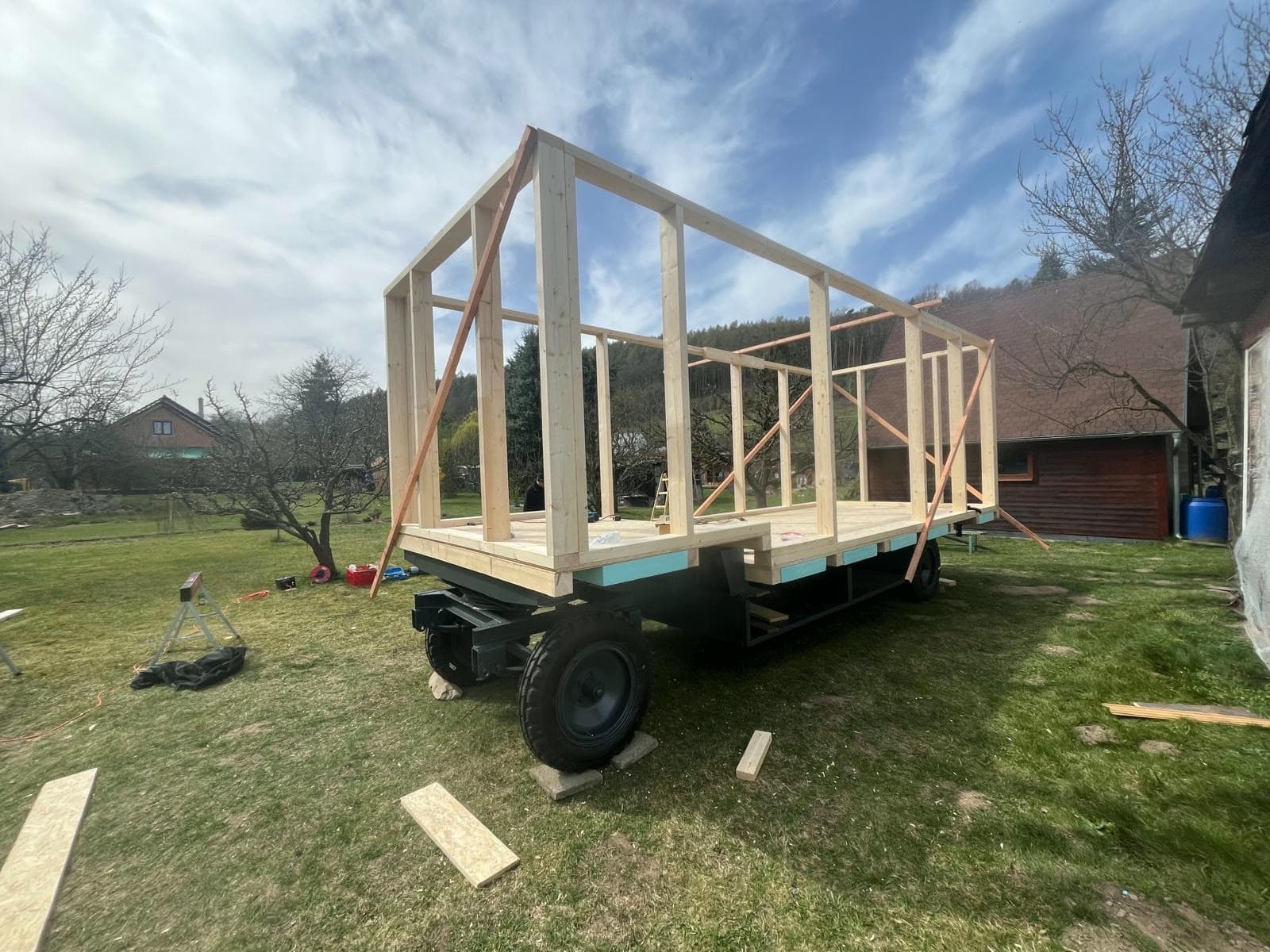

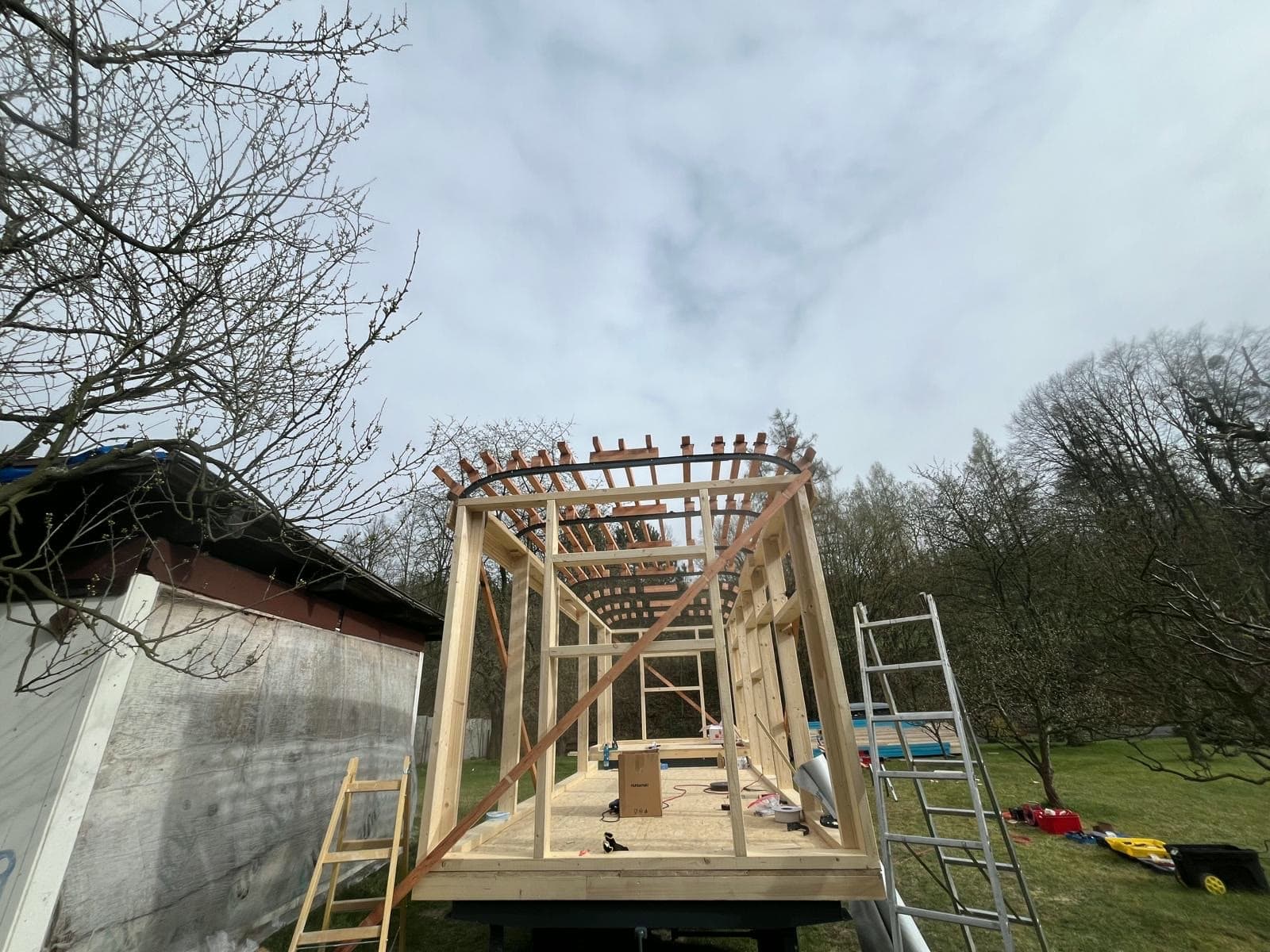

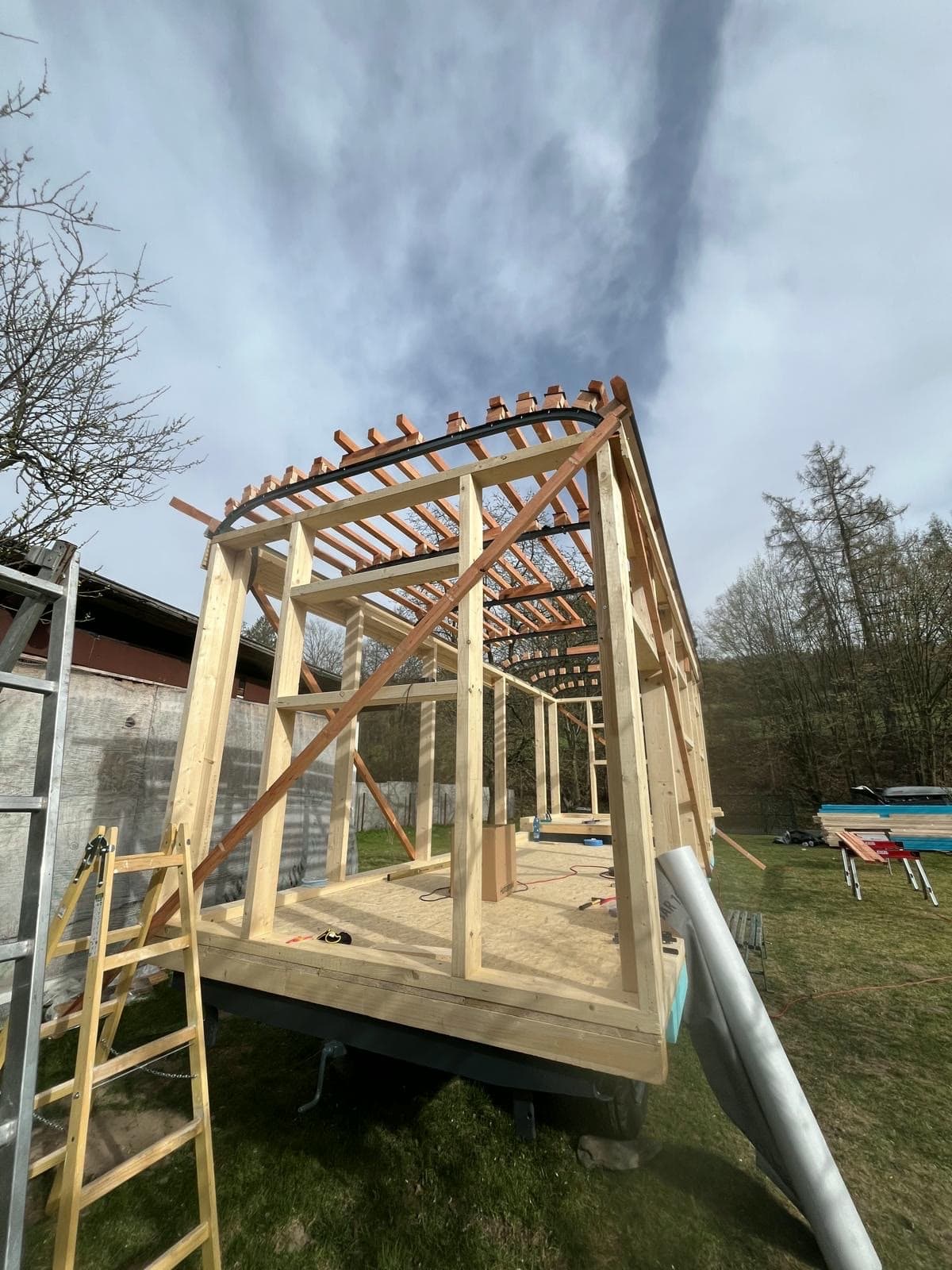

Nosná konstrukce z hranolů KVH a střešní žebra, jaro 2026

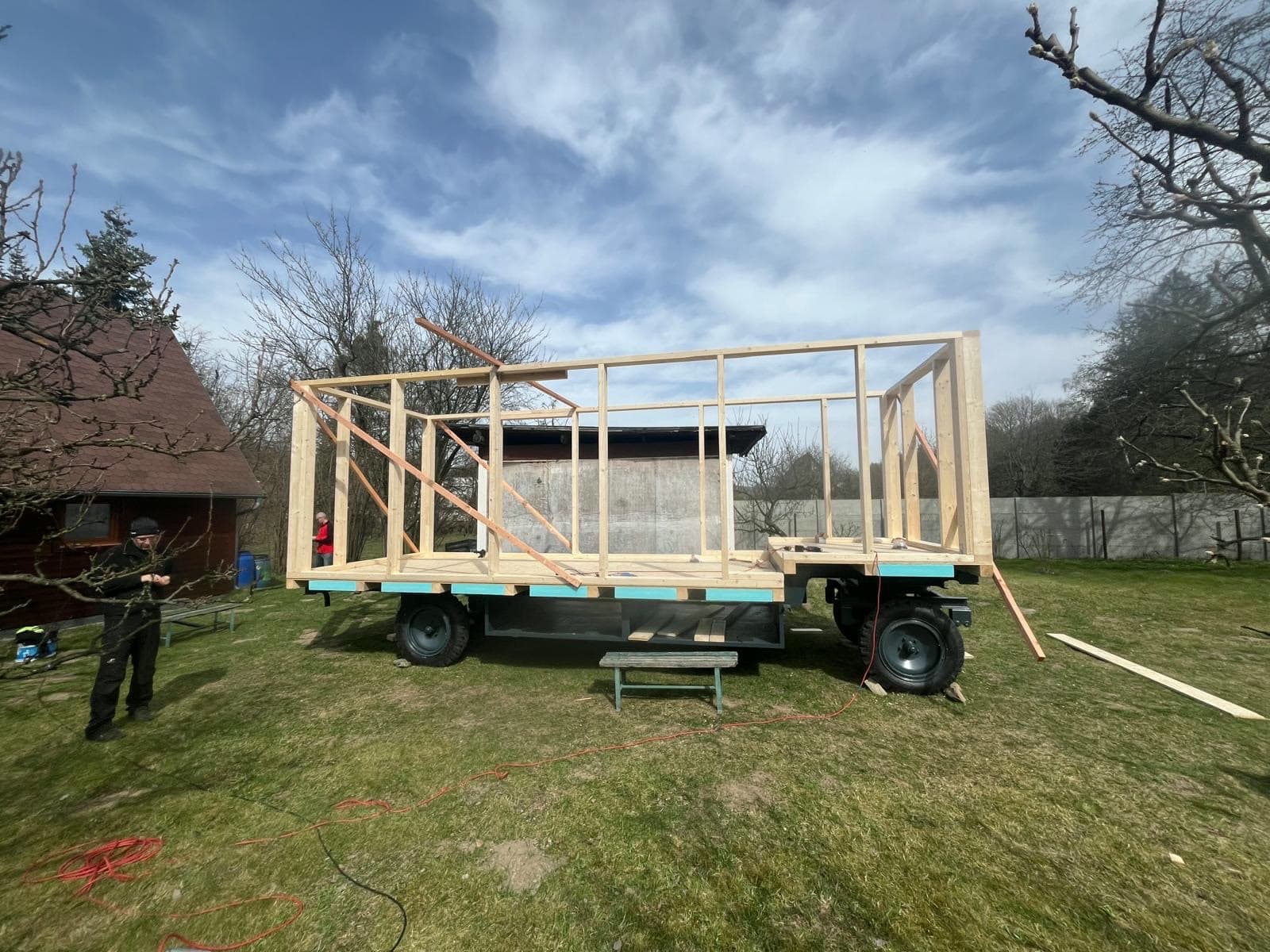

- Podvozek původní podvozek maringotky Orlican, ošetřený ochranným nátěrem CHEMOPUR RW U 2094
- Základový rám trámy 100 × 100 mm

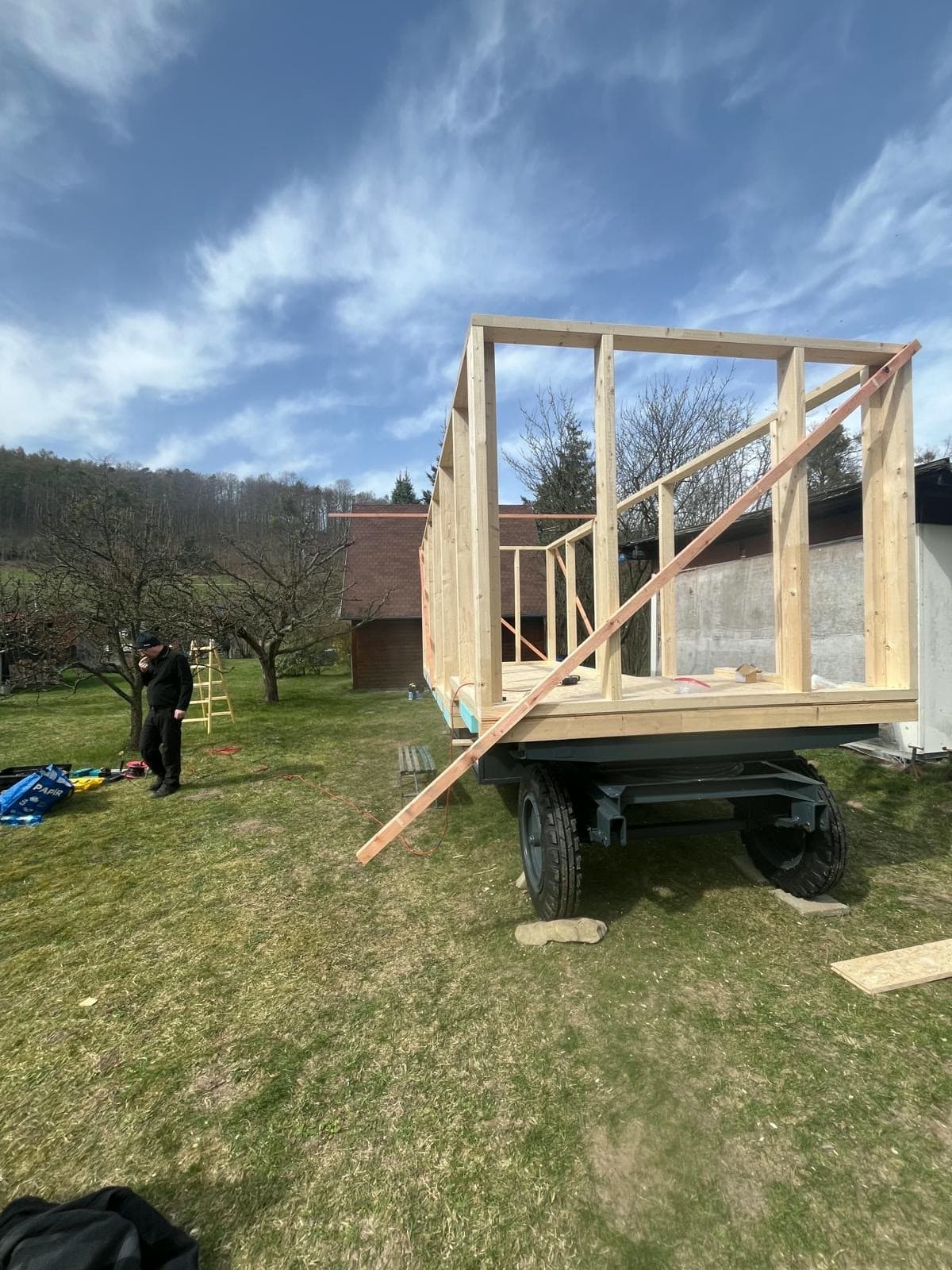

- Nosná konstrukce hranoly KVH 60 × 140 mm (sušené, hoblované konstrukční dřevo)
- Opláštění OSB deska 25 mm
- Okna plastová okna s dvojsklem
- Bydlení nad zemí nevzlíná vlhkost ze země, dovnitř se hůř dostanou myši a další škůdci a pod podlahou proudí vzduch
Fasáda i střecha jsou odvětrané, vlhkost se nemá kde držet a dřevo zůstává zdravé.
- Fasáda diagonální dřevěný obklad 28 mm s odvětrávanou mezerou, nátěr Belinka Toplasur UV Plus v šedém odstínu
- Střecha odvětraná hliníková plechová krytina PREFA v barvě antracit
- Spodní izolace XPS ošetřené akrylátovou barvou
Elektroinstalace je kompletně nová a provedená podle norem pro mobilní obytné buňky (ČSN 33 2000-7-717). K maringotce je vystavena platná výchozí revizní zpráva bez závad ze dne 17. 7. 2026.
Díky centrálnímu 4pólovému proudovému chrániči NOARK typu A instalace splňuje české normy a je technicky připravena i na požadavky německých a rakouských předpisů (DIN VDE / ÖVE).
Připojení je řešeno na 230 V přes venkovní zásuvku 16 A (IP54). Vnitřní rozvody, kabeláž i rozvaděč jsou dimenzovány tak, aby bylo možné snadno přejít na plné třífázové napájení 400 V (přívod CYKY 5 × 6, síť TN-S).
Technické detaily
- Rozvaděč a vedení rozvodnice v krytí IP66, kabely CYKY v ochranných flexibilních chráničkách, prostupy utěsněny protipožární pěnou
- Pospojování ochranné pospojení vodičem CY 6 (zelenožlutý)
- Hlavní ochrana hlavní vypínač, proudový chránič NOARK Ex9L-N (4pól, 25 A, 300 mA, typ A, 6 kA), svodič přepětí třídy 2 (C), hlídací relé ELKO EP PRI-32 proti přetížení přívodu
- 6 samostatných okruhů, každý s vlastním chráničem s jističem Noark Ex9BL-N (30 mA) světla, zásuvky koupelna, bojler, kuchyňská linka (rezerva), zásuvky u postele a linky, varná deska
- Koncové prvky 11 zásuvek 230 V / 16 A, LED svítidla (koupelna IP44, pokoj IP20), venkovní vývod na světlo
- Rozvody vody a kanalizace realizoval odborný instalatér, včetně tlakové zkoušky
- Rozvody z plastohliníkových trubek 25 mm s dodatečnou izolací 13 mm v předstěně

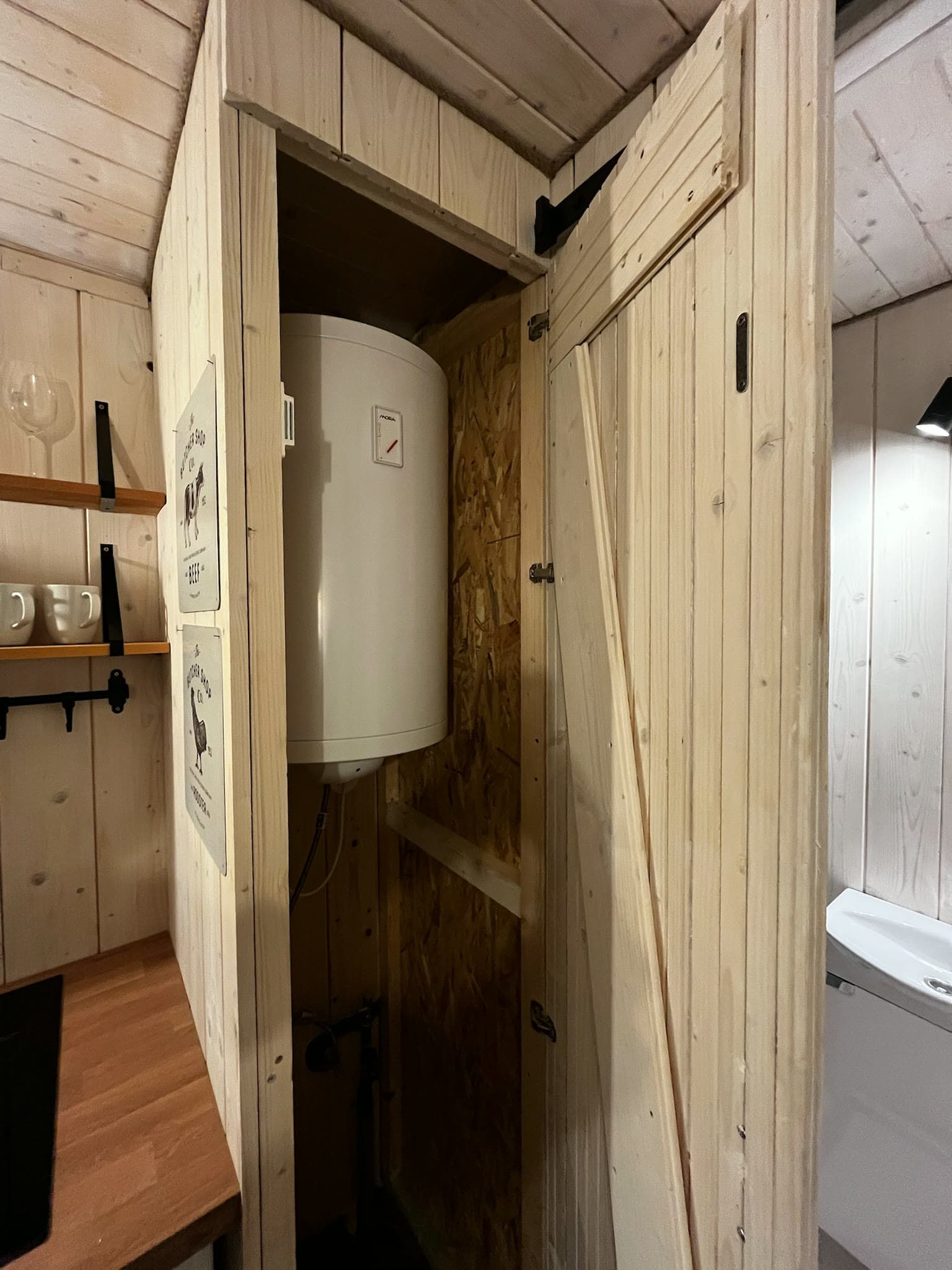

- Ohřev vody elektrickým bojlerem Ariston 80 l (1,2 kW)
- Odpadní rozvody v koupelně i kuchyni
- Litinová krbová kamna BRONPI LIRA, 3–5 kW, sekundární a terciární spalování, účinnost 81 %
- Délka polen 30 cm, externí přívod spalovacího vzduchu
- Splňuje normy EN 16510 (EU), 1. BImSchV (Německo), 15a B-VG (Rakousko)

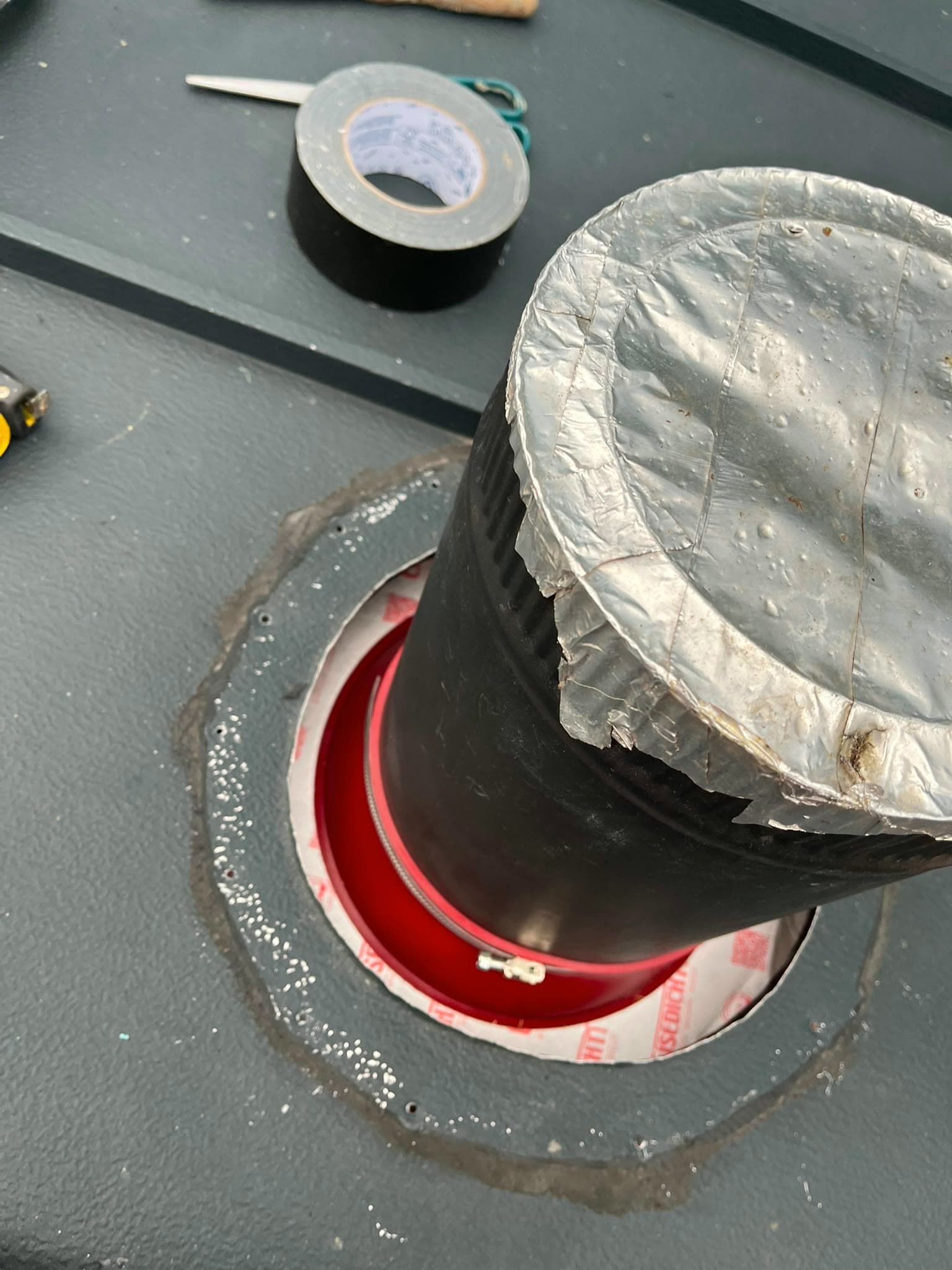

- Certifikovaný třívrstvý kouřovod Lubcor
- Revizní zpráva vytápěcího tělesa a kouřovodu
Jak vznikala
Fotodokumentace ze stavby je k dispozici.
